Diagramme solaire

mardi 21 novembre 2006, par Laurent Dalaigre

DIAGRAMME SOLAIRE

Le verre permet d’emmagasiner la chaleur du soleil, c’est pourquoi les fenêtres de la maison doivent être correctement orientées afin d’obtenir le meilleur ensoleillement possible.

Cependant, la position apparente du Soleil varie pendant la journée et suivant les saisons. A un moment donné, cette position est déterminée par les angles de son azimut et sa hauteur. En relevant ces coordonnées heure par heure, on peut tracer la course apparente du soleil et dessiner un diagramme solaire.

Les rayons du soleil sont masqués, à certains moments de la journée et de l’année, par des obstacles.

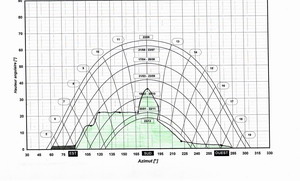

Nous avons représenté ces obstacles sur le diagramme solaire correspondant à la latitude de La Loupe 48° N.
Les mesures ont été réalisées avec une boussole, un fil à plomb, un rapporteur et un compas.

Lecture du graphique :
-  En hiver, la maison sera ensoleillée uniquement de 13h à 15h30 (heures solaires).
-  A 12 h, d’octobre à février, les rayons sont cachés par un arbre proche de la maison.
